LZMC-10 充气柜专用穿心式电流互感器
LZMC-10 充气柜专用穿心式电流互感器
产品分类:充气柜专用电流互感器
电话:0592-6532199
传真:0592-6531799
邮箱:[email protected]
地址:乐清市经济开发区纬十二路196-20号
产品详情

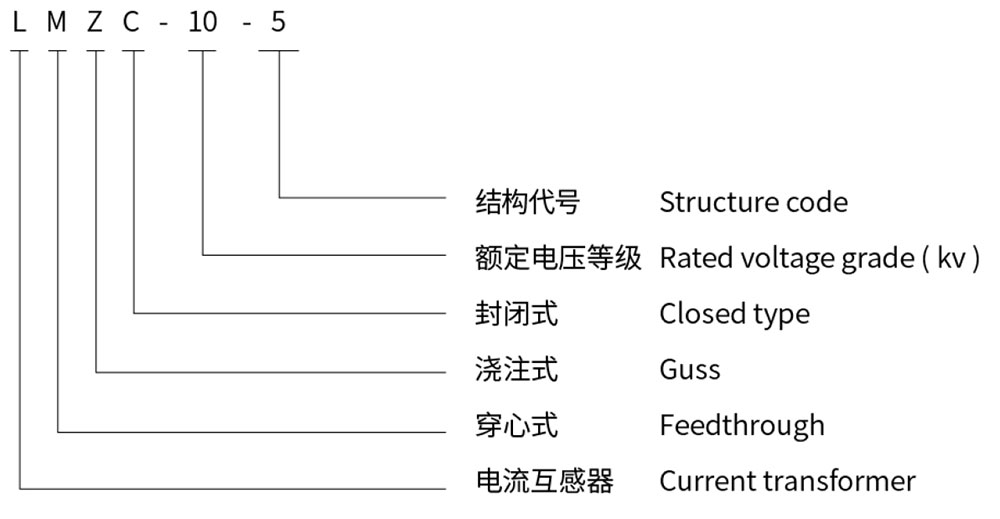

型号含义Type description


技术参数 Technical data

1.负荷的功率因数: COSφ=0.8(滞后);

2.额定二次电流:5A或 1A;

3.额定频率:50Hz 或60Hz;

4.污秽等级:Ⅱ级;

5.环境温度:**温度-5 °C, 最高温度40 °C,

日均温度不超过30 °C;

6.海拔高度: ≤1000米;

7.产品标准: GB20840.1 GB20840.2。

1.Power factor load: COSφ=0.8(lagging);

2. Rated secondary current: 5Aor 1A;

3.Rated frequency: 50 or60Hz;

4.Anti-Pollution grade: Class ll;

5.Ambient temperature:-5° C-40°C, daily average temperature not more than 30°C

6.Altitude:≤1000m;

7.Standard:GB20840.1 GB20840.2.


技术参数表Technical data form



型号

Type

用途

Purpose

测量电流互感器  Measuring current

保护电流互感器

Peotective Current transformer

双绕组电流互感器

Double winding current transformer

额定一次电流

Rated primary

current

准确级及额定负载(VA)

Accuracy class and rated burden

准确级及额定负载(VA)

Accuracy class and rated burden

准确级及额定负载(VA)

Accuracy class and rated burden

0.2S

0.2

0.5

10P5

10P10

10P15

0.6

1

10P10

10P5











LMZC-10- 5

50

2.5

75

2.5

3.75

3.75

2.5

100

5

5

5

5

2.5

1.5

150

5

5

5

7.5

3.75

1.5

200

7.5

7.5

7.5

10

5

2.5

5

5

2.5

300

10

10

15

15

7.5

5

7.5

7.5

3.75

400

15

20

20

20

10

7.5

7.5

7.5

2.5

5

500

20

25

25

25

10

7.5

10

10

2.5

5

600

20

25

30

25

10

7.5

10

10

3.75

7.5


外形及安装尺寸Overall dimension drawing
