LMZC-10充气柜专用穿心式电流互感器
LMZC-10充气柜专用穿心式电流互感器
产品分类:充气柜专用电流互感器
电话:0592-6532199
传真:0592-6531799
邮箱:[email protected]
地址:乐清市经济开发区纬十二路196-20号
产品详情

型号含义Type description


技术参数Technical data

1.负荷的功率因数:coS4=0.8(滞后);                                     1.Power factor load: cos=0.8 ( lagging);

2.额定二次电流:5A或1A;                                                    2.Rated secondary current:5A or 1A;

3.额定频率:50Hz或60Hz;                                                   3.Rated frequency: 50 or 60Hz;

4.污秽等级:II级;                                                                  4.Anti-Pollution grade: Class ll;

5.环境温度:**温度-5°c,最高温度40°c,                         5.Ambient temperature: -5° c-40° C, daily average temperature

                 日均温度不超过30°C;                                                                               not more than 30° c

6.海拔高度:1000米;                                                             6.Altitude: ≤1000m;

7.产品标准:GB20840.i'GB20840.2                                       7.Standard : GB20840.1 GB20840.2


技术参数表Technical data form


型号

Type

用途

Purpose

测量电流互感器

Measuring current

保护电流互感器

Peotective Current transformer

双绕组电流互感器

Double winding current transformer

额定一次电流

Rated primary

current

准确级及额定负载(VA)

Accuracyclass and rated burden

准确级及额定负载(VA)

Accuracy class and rated burden

准确级及额定负载(VA)

Accuracy class and rated burden

0.2S

0.2

0.5

10P5

10P10

10P15

0.5

1

10P10

10P5





LMZC-10- 1

75

----------

100

---

2.5

------

150

2.5

2.5

2.5

2.5

------

200

2.5

2.5

2.5

3.75

------

300

5

5

5

5

------

400

5

5

5

5

2.5

-----

500

10

10

10

7.5

2.5

-----

600

10

10

10

10

5

-----







LMZC-10- 2

50

--

2.5

-------

75

2.5

3.75

3.75

2.5

------

100

5

5

5

5

2.5

1.5

----

150

5

5

5

7.5

3.75

1.5

----

200

7.5

7.5

7.5

10

5

2.5

5

5

-

2.5

300

10

10

10

15

7.5

5

7.5

7.5

-

3.75

400

15

20

20

20

10

7.5

7.5

7.5

2.5

5

500

20

25

25

25

10

7.5

10

10

2.5

5

600

20

25

30

25

10

7.5

10

10

3.75

7.5

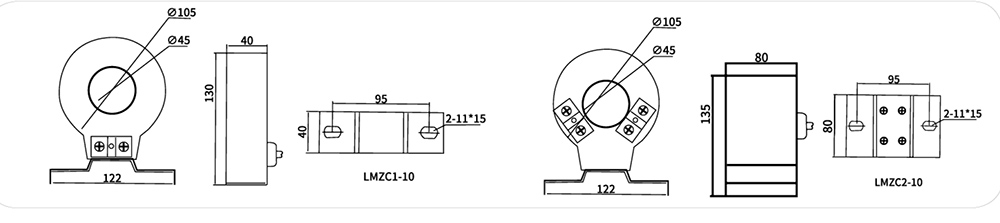

外形及安装尺寸Overall dimension drawing
