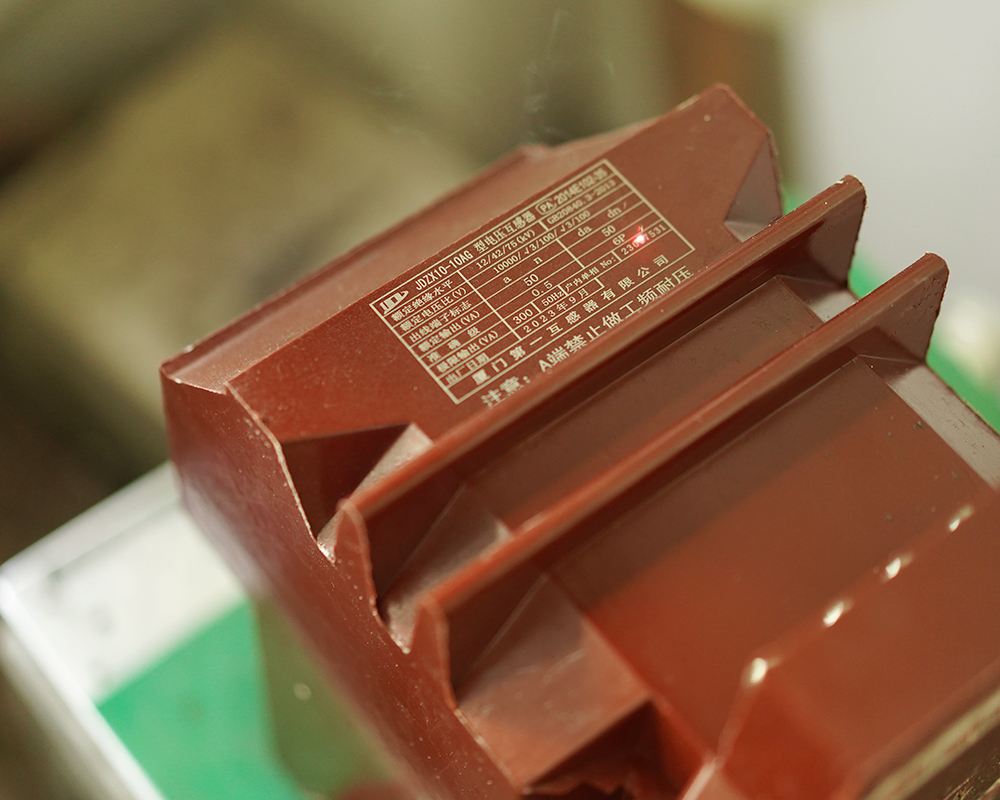

高压互感器的分类:按功能分:电压互感器:JDZ系列电流互感器:lzb系列按填充材料分:油浸式变压器:绝缘油填充干式变压器:环氧树脂填充半封闭式变压器按密封等级分:JDZ变压器如喇叭形、接线端子等部位外露，其他为封闭式。全封闭变压器:全身封闭。电压互感器——按原理可分为电磁感应式和电容分压式。根据用途，电压互感器分为测量用和保护用两类。1.电磁感应电压互感器。工作原理与变压器相同。基本结构也是铁芯，一次和二次绕组。其特点是容量小且恒定，正常运行时接近空载状态。电压互感器本身的阻抗非常小。一旦二次侧短路，电流会急剧增加，烧坏线圈。因此，电压互感器的一次侧连接有熔断器，二次侧接地，以避免一次侧和二次侧绝缘损坏时，二次侧高电位对地造成事故。电磁式电压互感器的等效电路与变压器的等效电路相同。2.电容式电压互感器。在电容分压器的基础上制成。电容式电压互感器通常与电力系统载波通信的耦合电容器一起使用，以简化系统并降低成本。在这一点上，也需要满足通信运营的要求。根据结构，电压互感器分为油浸式、干式、三芯五柱式和单相式，以及全绝缘式和半绝缘式。高压互感器的作用如下:1。将一次回路的高电压、大电流改为二次回路的标准等级，额定二次电压通常为100V，额定二次电流为5A，使测量仪表和保护装置标准化，二次设备的绝缘等级可按低电压设计，结构轻巧，价格便宜。2.所有二次设备均可通过低压小电流控制电缆连接，使屏内布线简单，易于安装。同时便于集中处理，可以实现远程控制和测量。3.次级电路不受初级电路的限制。可采用y形、△形或V形连接，接线灵活方便。同时，在不中断一次系统运行的情况下，只需适当改变二次接线，即可实现二次设备的维护、更换和调整试验。4.二次设备和人员与高压部分隔离，变压器二次侧接地，保证了设备和人员的安全。在交流电路中，通常使用变压器将高压转换成低压，将大电流转换成小电流，然后用于测量、控制和保护。这样不仅可以增加测量仪表的量程，便于仪表的标准化，降低控制和保护设备的电压和电流，而且可以将仪表与设备或高压回路分开，从而保证仪表、设备和人员的安全。高压互感器主要用于交流电路中，监视电气设备和控制系统的运行(通常其一次绕组称为一次绕组或一次绕组，其二次绕组称为二次绕组或二次绕组)。用于向测量仪表和继电器的电压线圈和电流线圈供电，正确反映电气设备的正常运行和故障。测量仪表的准确性和继电保护动作的可靠性在很大程度上与变压器的性能有关。因此，我们应该熟悉变压器的一些主要特性，以便正确选择和使用变压器。

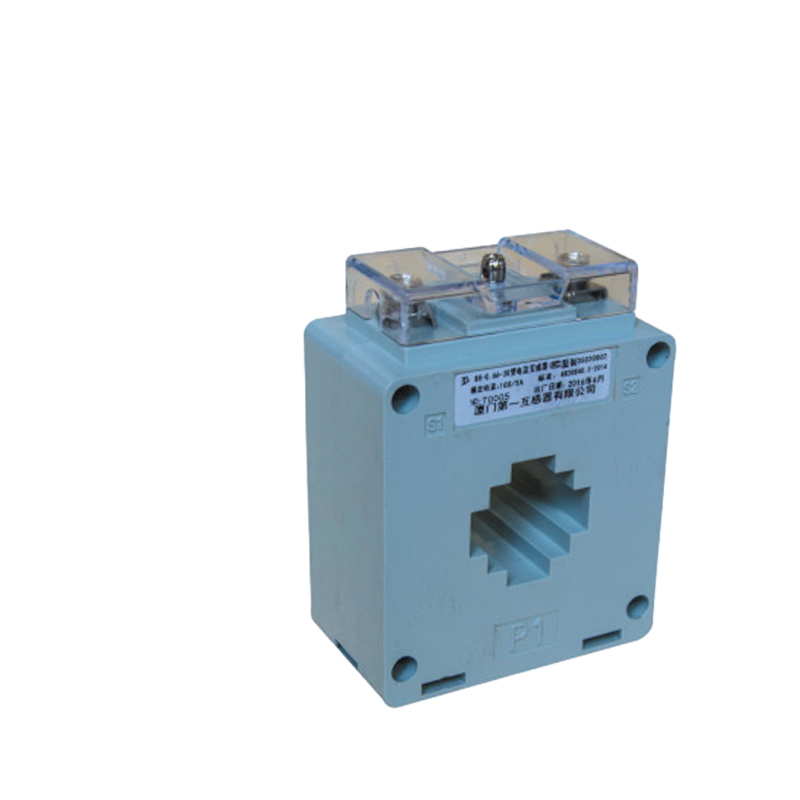

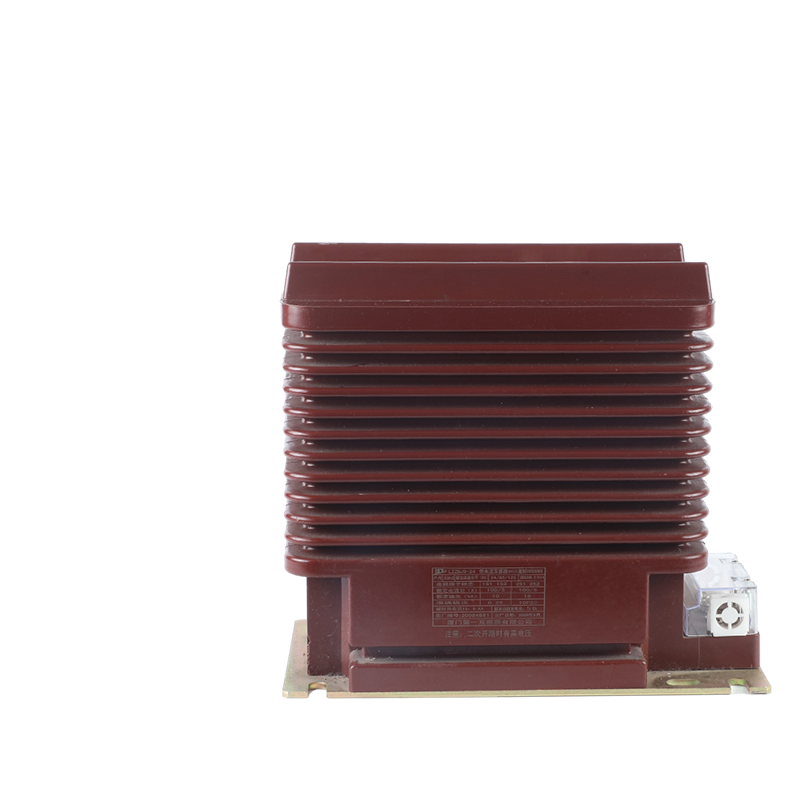

高压电流互感器型号选择指南当你需要购买和使用电流互感器的时候，其实和其他设备一样，不能随便选择。而是要选择合格的厂家和产品。接下来，你需要注意电流互感器的型号。很多人缺乏这方面的经验，买的设备也不合适。主要原因是你选错了型号。其实设备的型号会体现在产品的包装和机身上，主要是以字母和数字的形式。电流互感器型号说明第一个字母白:L-电流互感器；第二个字母:穿墙型；Z-zhi列；M-bus类型；d-单圈贯穿式；v型倒置结构；J—零序；用于接地检测；w-反污；r-外露绕组型；第三个字母:Z-环氧树脂浇注型；c-瓷绝缘；q-气体绝缘介质；W—用于微机保护；第四个字母:B-带防护等级；c-差动保护；d-d级；q-加强型；j加强的ZG；第五个数字:电压等级:产品序列号。高压电流互感器工作时，其二次回路总是闭合的，因此测量仪表与保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。电流互感器是通过转换成二次侧的小电流来测量一次侧的大电流，二次侧不能开路。由于电流互感器的种类和型号很多，为了让大家明确选择自己需要的设备，一般都会用字母和数字来标注电流互感器的型号。如何理解它们？可以从第二个字母开始，代表电流互感器的安装方式，第三个字母代表绝缘介质，第四个字母主要和防护等级有关，最后一个字母是数字，代表电压等级和产品的编号。高压电流互感器二次回路的接地电流互感器的型号完全可以满足目前人们的需求，但是买对了还不够。接下来需要正确安装使用。注意事项之一是二次回路的接地。简单来说，设备的二次回路要接地，这也是一种安全的措施。因为如果一次回路和二次回路之间的绝缘被破坏，那么一次回路中的高压就会进入二次回路，对设备造成损坏，也会影响到周围人的生命安全，所以一定要接地，只有一点点接地。

电流互感器型号选购指南在需要购买和使用电流互感器的时候，其实和其他设备一样，我们也不能随便选择。而是要选择好的厂家和产品。接下来，我们需要注意电流互感器的型号。很多人缺乏这方面的经验，买的设备也不合适。主要原因是他们选错了型号。其实设备的型号会体现在产品的包装和机身上，主要是以字母和数字的形式。电流互感器型号说明第一个字母白:L-电流互感器；第二个字母:穿墙型；Z-zhi列；M-bus类型；d-单圈贯穿式；v型倒置结构；J—零序；用于接地检测；w-反污；r-外露绕组型；第三个字母:Z-环氧树脂浇注型；c-瓷绝缘；q-气体绝缘介质；W—专用于微机保护；第四个字母:B-带防护等级；c-差动保护；d-d级；q-加强型；j加强的ZG；第五个数字:电压等级:产品序列号。电流互感器工作时，其二次回路总是闭合的，因此测量仪表与保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。电流互感器是通过转换成二次侧的小电流来测量一次侧的大电流，二次侧不能开路。由于电流互感器的种类和型号很多，为了让大家明确选择自己需要的设备，一般都会用字母和数字来标注电流互感器的型号。如何理解它们？可以从第二个字母开始，代表电流互感器的安装方式，第三个字母代表绝缘介质，第四个字母主要和防护等级有关，最后一个字母是数字，代表电压等级和产品的编号。电流互感器二次回路的接地电流互感器的型号完全可以满足目前人们的需求，但是买对了还不够。接下来需要正确安装使用。注意事项之一是二次回路的接地。简单来说，设备的二次回路必须接地，这也是保证安全的措施。因为如果一次回路和二次回路之间的绝缘被破坏，那么一次回路中的高压就会进入二次回路，对设备造成损坏，也会影响到周围人的生命安全，所以一定要接地，只有一点点接地。
