JLSZV-6、 10W型户外干式组合互感器
JLSZV-6、 10W型户外干式组合互感器
产品分类:户外组合式计量箱
电话:0592-6532199
传真:0592-6531799
邮箱:[email protected]
地址:乐清市经济开发区纬十二路196-20号
产品详情

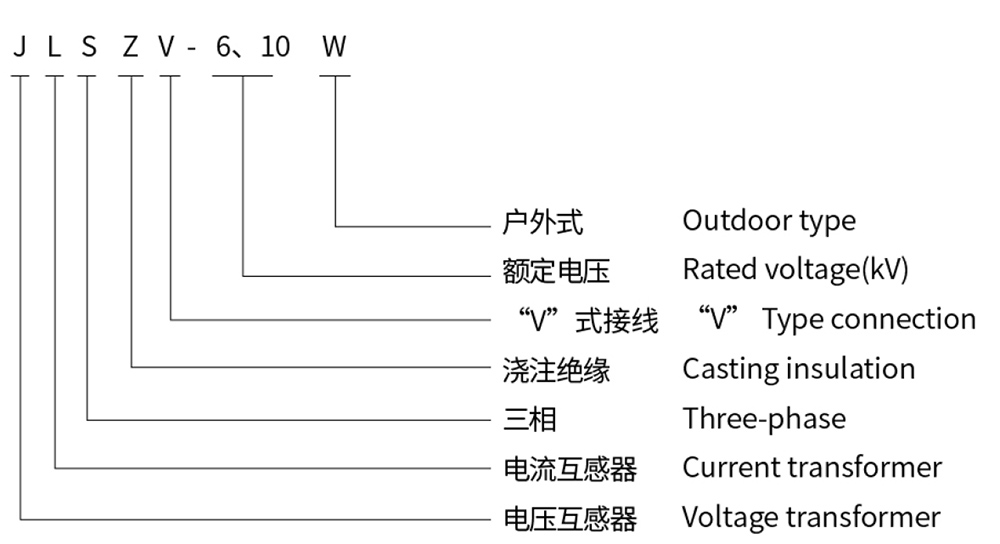

型号含义Type description


技术参数Technical data

电压部分参数Rarameter voltgae part

型号Type

额定电压比

Rated voltgae ratio(V)

准确级及额定二次输出

Accuracy class and rated secondary

output(VA)

极限输出

Max.output(VA)

额定绝缘水平

Rated insulation level(kV)

JLSZV-6W

6000/100

0.2---2×20

0.5---2×50

1级--2×80

3级-2×200



2×400

7.2/32/60

JLSZV-10W

10000/100

12/42/75


电流部分参数Rarameter of current part

额定一次电流

Rated primary

current(A)

单变比

Single transformation

ratio

准确级及额定二次输出

Accuracy class and rated secondary output(VA)

一秒热稳定电流

1s thermal current (kA)

动稳定电流

Rated dynamic current (kA)

0.2s

0.5s

0.5

7.5-10-15

7.5





















10





















10





















15

0.3

0.75

10-15-20

10

0.6

1.5

15-20-30

15

0.9

2.25

20-30-40

20、25

1.2

3

30-40-50

30

1.8

4.5

40-50-75

40

2.4

6

50-75-100

50

3

7.5

75-100-150

75

4.5

11.25

100-150-200

100

6

15

150-200-300

150

9

22.5

200-300-400

200、250

12

30

300-400-500

300

18

45

400-500-600

400

24

60

500-600-800



500-1000

30

75

600-800-100

36

90

外形及安装尺寸Overall dimension drawing

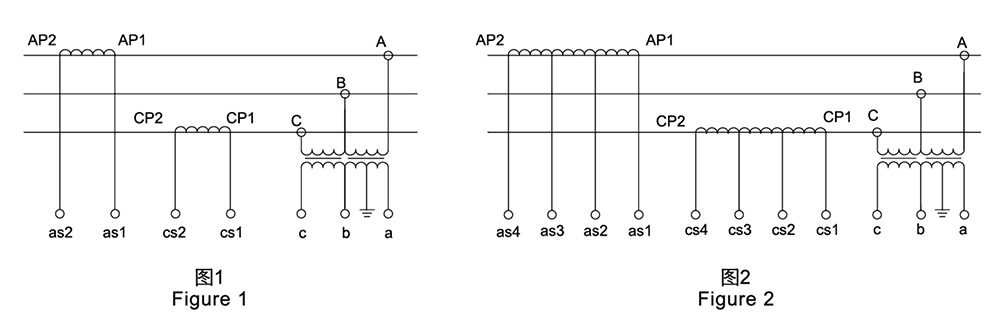

接线图Wiring diagram
