JDZX12A-3、6、10 JDZ12A-3、6、10R型电压互感器
JDZX12A-3、6、10 JDZ12A-3、6、10R型电压互感器
产品分类:充气柜专用电压互感器
电话:0592-6532199
传真:0592-6531799
邮箱:[email protected]
地址:乐清市经济开发区纬十二路196-20号
产品详情

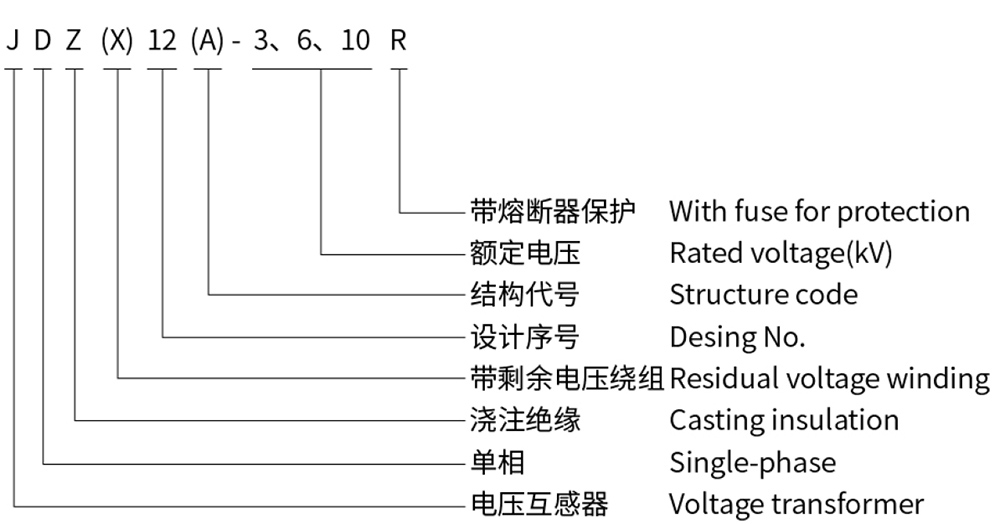

型号含义Type description


技术参数Technical data

型号

Type

额定电压比

Rated voltage

ration(V)

额定二次输出

Rated secondary output(VA)

极限输出

Max.output

(VA)

额定绝缘水平

Rated insulation level(kV)

接线图

Wiring

diagram

0.2

0.5

1级

3级

0.2/0.2

0.5/0.5

0.2/0.5

JDZ12A-3R

3000/100



30



90



250



400



/



/



1000

3.6/23/40

1-图2   Fiagure 1-2

JDZ12A-6R

6000/100

7.2/32/60





JDZ12A-10R

10000/100





12/42/75

10000/220

10000/100/100

/

/


/

20/20

20/30

50/50

500/500

3-图4

Fiagure 3-4

10000/100/220

/


/

/

0.2/3---30/400 0.5/3---90/400

800/1000

注: 一次端子电缆接连形式:

JDZ12-3、6、10一次端子与美式200A 时型插头配套使用。

JDZ12A-3、6、10一次端子与美式200A 大口径肘型插头配套使用。

Note: The first wiring point connection mode:

JDZ12-3  6  10 First wiring point and 200A Amemcan type elbow ping cooperate .

The primary terminals ofjdzl2a-3, 6 and 10 are used together with American 200A large caliber elbow plug .

外形及安装尺寸Overall dimension drawing

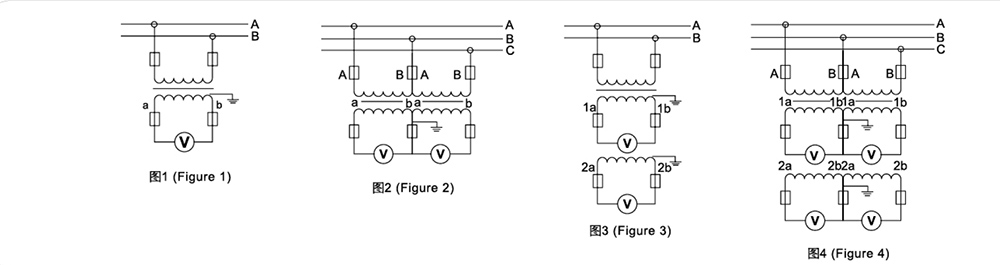

接线图Wiring diagram
